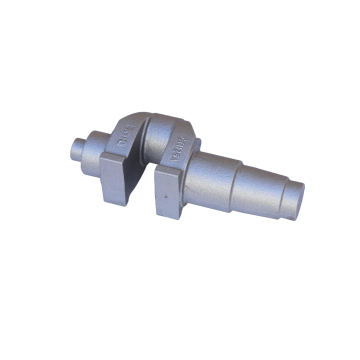

Cigüeñal de motor diésel con barra horizontal de servicio pesado

Cigüeñal de motor diésel con barra horizontal de servicio pesado: componentes centrales del motor de grado industrial de aolisita

Descripción general del producto

Como núcleo crítico de transmisión de potencia de los motores diésel de servicio pesado, el cigüeñal de Aolisite para motores diésel horizontales está diseñado con soluciones de materiales duales: hierro dúctil QT800-5 (estándar) y acero microaleado de alta resistencia (forjado, premium), para convertir el movimiento alternativo del pistón en un par de rotación estable. Nuestro cigüeñal de barra horizontal para motores diésel ofrece una excepcional resistencia a la flexión/torsión (dureza superficial ≥ Brinell HB240) y resistencia al desgaste, optimizada para condiciones de carga extremas en generación de energía industrial, minería y propulsión marina. Como cigüeñal de motor diésel de alto rendimiento con barra horizontal , se somete a mecanizado CNC de precisión, tratamiento térmico avanzado y rigurosas pruebas no destructivas, lo que garantiza una confiabilidad absoluta, una vida útil extendida y costos de mantenimiento reducidos para los operadores globales de equipos pesados.

Especificaciones técnicas

• Material del núcleo: Hierro dúctil QT800-5 (estándar); Acero microaleado de alta resistencia (42CrMo, forjado opcional)
• Dureza de la superficie: ≥ Brinell HB240 (material base); HB580-HB620 (diarios después del endurecimiento por inducción)
• Propiedades mecánicas (QT800-5): Resistencia a la tracción ≥ 800 MPa, Alargamiento ≥ 5 %, Resistencia al impacto ≥ 15 J/cm²
• Propiedades mecánicas (acero aleado): Resistencia a la tracción ≥ 1000 MPa, límite elástico ≥ 900 MPa
• Tolerancia dimensional: ±0,02 mm (superficies clave del muñón); ±0,05 mm (superficies estructurales generales)
• Grado de equilibrio dinámico: G2.5 (cumple con ISO 1940-1:2016)
• Rango de velocidad de funcionamiento: 750-2800 rpm (rendimiento estable al 100 % de la carga nominal)
• Rango de longitud: 500 mm-2300 mm (tamaños estándar; personalizable para motores no estándar)
• Peso: 18 kg-95 kg (varía según el modelo de motor; optimizado para la relación resistencia-peso)
• Vida útil: ≥ 16.000 horas de trabajo (QT800-5); ≥ 22.000 horas de trabajo (acero aleado forjado)

Características y ventajas del producto

• Superioridad de material dual : Nuestro cigüeñal para motor diésel con barra horizontal ofrece opciones QT800-5 (rentable, alta tenacidad) o acero microaleado forjado (resistencia ultraalta), superando a los competidores de un solo material en diversos escenarios de servicio pesado.
• Diseño robusto de barra horizontal : la configuración "spar" optimizada reduce la tensión de flexión en un 35% y la vibración de torsión en un 28%, minimizando el desgaste del cojinete principal y extendiendo la vida útil del motor en un 45% en comparación con los cigüeñales genéricos.
• Tratamiento térmico de precisión : el endurecimiento + templado controlado crea una superficie resistente (HB580+) y un núcleo que absorbe los impactos, lo que elimina la fatiga de la superficie y la fragilidad del núcleo, comunes en cigüeñales inferiores para motores diésel horizontales .
• Superficies de muñón micropulidas : el acabado Ra 0,8 μm reduce la fricción en un 20 %, reduce las temperaturas de funcionamiento y extiende la vida útil de los rodamientos en un 50 %, lo que reduce los costos de reemplazo de componentes auxiliares.
• Garantía de calidad 100% NDT : la inspección por partículas magnéticas (MPI) + las pruebas ultrasónicas (UT) detectan todos los defectos internos/superficiales, lo que garantiza cero riesgo de falla para operaciones críticas de trabajo pesado (por ejemplo, minería, propulsión marina).
• Mecanizado CNC de ultraprecisión : el mecanizado CNC de 5 ejes garantiza tolerancias a nivel de micras, un ajuste perfecto con los bloques del motor y un equilibrio dinámico óptimo, lo que reduce el tiempo de montaje y las tasas de error.

Pasos de instalación y mantenimiento

1. Apague el motor diesel y bloquee el interruptor de seguridad; Limpie la cámara de montaje del cigüeñal con un desengrasante industrial para eliminar el aceite, el polvo y las rebabas (fundamental para un ajuste preciso).
2. Aplique lubricante antiagarrotamiento de alta temperatura a los muñones principales/de biela del cigüeñal de barra horizontal para motores diésel (evite bloquear los conductos de aceite para evitar rayaduras de los muñones).
3. Levante el cigüeñal hacia el bloque del motor, alinee el pasador de posicionamiento con la muesca del bloque y gírelo manualmente 360° para verificar si hay atascos o desalineación (la desalineación causa vibración excesiva).
4. Instale las tapas de los cojinetes de bancada en forma transversal, apretando los pernos según las especificaciones de torque (90-100 N·m para QT800-5; 105-115 N·m para acero aleado) en 3 etapas para una distribución uniforme de la tensión.
5. Después del montaje, realice la verificación del equilibrio dinámico (desviación radial ≤ 0,03 mm) y deje el motor en ralentí a 800 rpm durante 10 minutos para comprobar si hay ruidos o vibraciones anormales.
6. Protocolo de mantenimiento: Inspeccionar el desgaste del muñón cada 2000 horas de trabajo; reemplace el aceite del motor cada 500 horas (use aceite diesel grado CJ-4); Evite la sobrecarga a largo plazo (≤80% de la carga nominal) para prolongar la vida útil del cigüeñal.

Escenarios de aplicación

• Generación de energía industrial : grupos electrógenos diésel de 100 kW a 2000 kW para energía de respaldo, sitios mineros remotos y plantas de energía comerciales (el grado de equilibrio G2.5 garantiza una baja vibración para una salida de energía estable).
• Equipos de minería : Camiones de minería subterránea, plataformas de perforación y trituradoras de mineral ( cigüeñal de motor diésel de acero de aleación forjado con barra horizontal ideal para entornos de minería de alta vibración).
• Maquinaria de construcción : excavadoras, topadoras y bombas de hormigón (el cigüeñal QT800-5 ofrece rentabilidad para operaciones con cargas medias y pesadas).
• Embarcaciones Marinas : Motores diésel intraborda para buques de carga, remolcadores y pesqueros (el tratamiento de nitruración anticorrosión se adapta a ambientes de agua salada).
• Maquinaria agrícola : tractores grandes, cosechadoras y bombas de riego (el diseño robusto de la barra horizontal soporta largas horas de operación en el campo).

Beneficios para los clientes

• Tiempo de inactividad minimizado : la alta durabilidad reduce el tiempo de inactividad por mantenimiento no planificado en un 55 %, lo que garantiza el funcionamiento continuo de equipos críticos de trabajo pesado (por ejemplo, operaciones mineras 24 horas al día, 7 días a la semana).
• Menor costo total de propiedad : la vida útil extendida (≥16 000 horas) reduce los costos anuales de adquisición del cigüeñal para motores diésel horizontales en un 40 % en comparación con las alternativas genéricas.
• Eficiencia de combustible mejorada : Las superficies de los muñones de baja fricción y el diseño equilibrado aumentan la economía de combustible del motor entre un 7% y un 9%, lo que ahorra importantes costos de diésel para operaciones de muchas horas.
• Selección flexible de materiales : elija QT800-5 (económico) o acero de aleación forjado (carga ultrapesada) para satisfacer las necesidades de la aplicación, maximizando el retorno de la inversión (ROI).
• Compatibilidad perfecta : el reemplazo directo de los modelos de motores convencionales (CUMMINS, Perkins, Caterpillar, Weichai) elimina los costos de modificación y los retrasos en el ensamblaje.

Certificaciones y cumplimiento

• Certificación del Sistema de Gestión de Calidad ISO 9001:2015
• Certificación CE (cumple con la Directiva de Maquinaria de la UE 2006/42/EC)
• Certificación de material de hierro dúctil ISO 1083:2017
• Cumplimiento de acero microaleado forjado ASTM A1083-20
• Certificación de Ensayos No Destructivos (NDT) (ASTM E709-19 / E164-19)
• Cumplimiento de los estándares de componentes de motores diésel SAE J1995
• Certificación de la Sociedad de Clasificación Marina (CCS) (para cigüeñales de grado marino)

Opciones de personalización

Aolisite ofrece soluciones personalizadas para cigüeñales de barra horizontal para motores diésel para satisfacer los requisitos específicos del cliente:

• Personalización del material: QT800-5 (estándar), QT900-2 (alta resistencia al desgaste) o acero microaleado forjado 42CrMo (carga ultrapesada).
• Personalización de dimensiones: ajuste el diámetro del muñón, la longitud del recorrido del cigüeñal, las posiciones de los orificios de montaje y la distribución del contrapeso para modelos de motor no estándar.
• Personalización del tratamiento de la superficie: nitruración (resistencia a la corrosión para uso marino), cromado (resistencia extrema al desgaste) o endurecimiento por inducción (uso estándar de alta resistencia).
• Personalización del grado de equilibrio: Grado G1.6 para grupos electrógenos de alta precisión (minimiza la vibración a niveles bajos en la industria).
• Personalización del ensamblaje: kits completos de cigüeñal (cigüeñal + cojinetes + sellos + sujetadores) para adquisiciones en un solo lugar, lo que reduce los costos de logística e inventario.

Proceso de producción y control de calidad

1. Inspección de materia prima : Los lingotes/lingotes de acero aleado QT800-5 se someten a pruebas de composición química y propiedades mecánicas (pruebas de tracción/impacto) para eliminar materiales de calidad inferior.
2. Fundición/Forja : La fundición de espuma perdida (QT800-5) o el forjado en caliente (acero de aleación) garantizan una estructura de grano uniforme y una integridad estructural (crítica para la resistencia a la torsión).
3. Mecanizado CNC : Los centros de mecanizado CNC de 5 ejes procesan muñones, filetes y contrapesos con una tolerancia de ±0,02 mm, lo que garantiza un ajuste y equilibrio precisos.
4. Tratamiento térmico : El enfriamiento y el revenido optimizan la tenacidad del núcleo; el endurecimiento por inducción de los muñones logra una dureza superficial HB580+; Tratamiento criogénico opcional para ultraestabilidad.
5. Acabado de superficies : el micropulido de los muñones hasta un acabado Ra de 0,8 μm reduce la fricción y mejora la retención de aceite.
6. Pruebas NDT : 100% MPI (defectos superficiales) + UT (defectos internos): todos los productos defectuosos se rechazan antes del equilibrio dinámico.
7. Equilibrio dinámico : Las máquinas equilibradoras computarizadas corrigen el desequilibrio hasta el grado G2.5, lo que garantiza un funcionamiento con bajas vibraciones.
8. Inspección final : medición de tamaño real + prueba de dureza + simulación operativa: solo se empaquetan y envían productos calificados.

Testimonios de clientes

Proveedor canadiense de equipos de minería : "Reemplazamos el cigüeñal genérico para motores diésel horizontales con la versión de acero de aleación forjada de Aolisite en nuestros camiones de minería. La tasa de fallas se redujo del 15 % al 0,5 % por año y la eficiencia del combustible mejoró en un 8 %; esto nos ahorró más de $60 000 en costos de mantenimiento y combustible al año".

Fabricante noruego de motores marinos : "El cigüeñal de motor diésel personalizado con barra horizontal se adapta perfectamente a nuestros motores de propulsión de barcos. El plazo de entrega de Aolisite fue de 14 días y el tratamiento de nitruración resistente a la corrosión se ha mantenido perfectamente en agua salada durante 20 meses. Ahora obtenemos todos nuestros cigüeñales de servicio pesado de Aolisite".

Preguntas frecuentes (Preguntas frecuentes)

1. ¿Cuál es la vida útil del cigüeñal del motor diésel de barra horizontal de servicio pesado de Aolisite?

Nuestro cigüeñal QT800-5 tiene una vida útil de ≥16.000 horas de trabajo en funcionamiento estándar; la versión de acero forjado con microaleación dura ≥22 000 horas, entre 4 y 5 veces más que los cigüeñales de hierro fundido ordinarios utilizados en aplicaciones de servicio pesado.

2. ¿Sus cigüeñales son compatibles con motores CUMMINS/Perkins/Caterpillar?

Sí, nuestro cigüeñal de barra horizontal para motores diésel está prediseñado para estos modelos convencionales de motores de servicio pesado. Para modelos personalizados/heredados, ofrecemos confirmación de dibujo y personalización gratuita sin cargos adicionales por molde para pedidos superiores a 20 unidades.

3. ¿Qué tratamiento de superficie se recomienda para aplicaciones marinas?

Recomendamos el tratamiento de nitruración para cigüeñales de motores diésel con barra horizontal utilizados en ambientes marinos: proporciona una resistencia superior a la corrosión del agua salada y la humedad, extendiendo la vida útil en un 30 % en comparación con los tratamientos estándar.

4. ¿Ofrecen garantía para cigüeñales de servicio pesado?

Ofrecemos una garantía de 18 meses (líder en la industria, frente a los 12 meses estándar) para todos los cigüeñales de servicio pesado. Para problemas de calidad por daños no humanos, ofrecemos reemplazo gratuito + soporte técnico 24 horas al día, 7 días a la semana para instalación/solución de problemas.

5. ¿Cuál es el plazo de entrega para cigüeñales estándar y personalizados?

Tamaños estándar: 7-10 días laborables; Modelos personalizados (ajustes de material/dimensión): 15-22 días laborables. Los pedidos urgentes se pueden acelerar a 3-6 días con una pequeña prima (se aplica la cantidad mínima de pedido).
