Bloque de cuña de tren de alta calidad para sistemas ferroviarios: rendimiento de grado OEM
Descripción general del producto

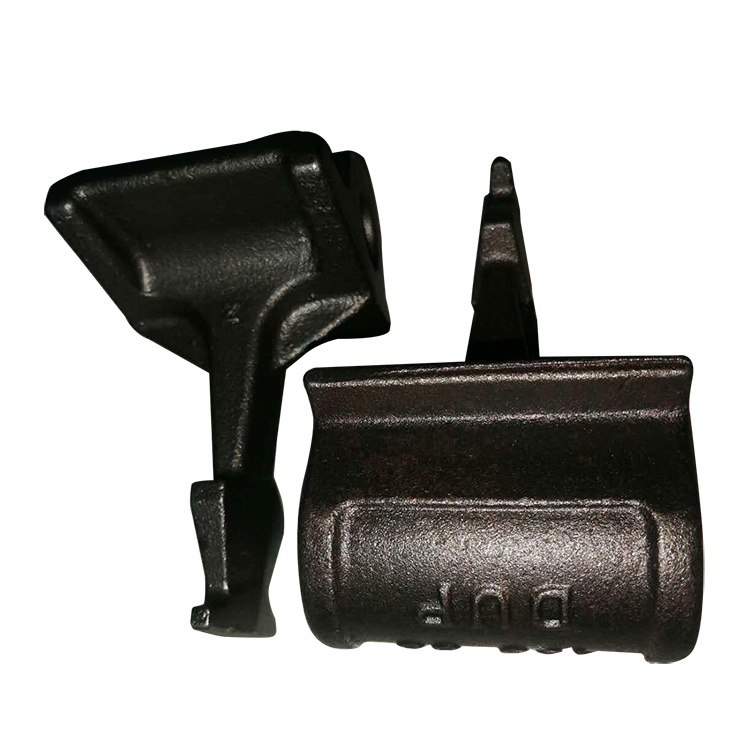

Como fabricante especializado de componentes ferroviarios críticos, Aolisite presenta su bloque de cuña premium para equipos ferroviarios , un componente de bogie esencial para los vehículos ferroviarios modernos. Este bloque de cuña diseñado con precisión para sistemas de vías de tren funciona como interfaz vital entre el marco lateral y el refuerzo, desempeñando un papel decisivo en la amortiguación de las fuerzas verticales y laterales, controlando la fricción y garantizando el funcionamiento estable, seguro y suave de los trenes. Fabricado con hierro dúctil de alta calidad (QT500-7) con rigurosos controles de calidad, nuestro bloque de cuña para trenes de piezas ferroviarias está diseñado para superar los estándares de la industria en cuanto a durabilidad, resistencia al impacto y vida útil, lo que lo convierte en la opción confiable para los operadores ferroviarios y los depósitos de mantenimiento de todo el mundo centrados en la seguridad, la rentabilidad y la disponibilidad de la flota.
Especificaciones técnicas
- Material: Hierro dúctil QT500-7 (Grado 500-7)
- Resistencia a la tracción: ≥ 500 MPa
- Límite elástico: ≥ 320 MPa
- Elongación de rotura: ≥ 7%
- Dureza: 160 - 220 HB
- Mecánica y rendimiento:
- Resistencia al impacto (Charpy V-notch a -20°C): ≥ 15 J
- Capacidad de carga de diseño: ≤ 150 kN
- Rango de temperatura de funcionamiento: -40 °C a +80 °C
- Resistencia a la frecuencia de vibración: 10 - 200 Hz
- Fabricación y acabado:
- Tolerancia dimensional de la superficie crítica: ±0,05 mm
- Rango de peso estándar (por modelo): 5 - 15 kg
- Tratamiento superficial: Recubrimiento en polvo epoxi
- Espesor del recubrimiento: 80 - 120 µm
- Resistencia a la prueba de niebla salina (anticorrosión): ≥ 800 horas
Características del producto y ventajas competitivas
- Material optimizado para tensiones ferroviarias: el uso de hierro dúctil QT500-7 proporciona un equilibrio excepcional de alta resistencia, buena ductilidad y resistencia superior al impacto y la fatiga en comparación con el acero fundido estándar o el hierro de menor calidad, lo que lo hace ideal para las cargas dinámicas de ciclo alto de un bloque de cuña para vías de tren .
- Ingeniería de precisión para un ajuste y función perfectos: las superficies de montaje y contacto críticas se terminan mediante mecanizado CNC de 5 ejes para lograr tolerancias estrictas (±0,05 mm). Esto garantiza una alineación geométrica perfecta dentro del conjunto del bogie, eliminando puntos de desgaste anormales y garantizando un rendimiento de amortiguación constante del bloque de cuña del equipo ferroviario .
- Control superior de amortiguación y fricción: el ángulo de la cuña y el acabado de la superficie están diseñados para proporcionar un coeficiente de fricción estable y controlado (normalmente 0,3-0,4). Esto absorbe eficazmente la energía cinética de las irregularidades de la pista, minimizando el balanceo de la carrocería y mejorando significativamente la calidad de conducción y la comodidad de los pasajeros.
- Mayor durabilidad en entornos hostiles: un resistente recubrimiento en polvo epóxico, aplicado después de una meticulosa preparación de la superficie, proporciona una barrera espesa y uniforme contra la humedad, los descongeladores químicos y la niebla salina. Esto extiende la vida útil del bloque de cuña del tren de la parte ferroviaria en regiones costeras, industriales o de alta humedad.
- Cumplimiento y trazabilidad de estándares globales: nuestro proceso de fabricación está certificado según los estándares internacionales de calidad (ISO 9001, IRIS) y de producto (EN 13261, AAR M-1003). La trazabilidad completa del material y las pruebas de lotes proporcionan la documentación requerida por los principales operadores ferroviarios y organismos reguladores.
Protocolo de instalación y mantenimiento
- Verificación y preparación de componentes: Antes de la instalación, inspeccione el bloque de cuña en busca de daños durante el tránsito y verifique su número de pieza con las especificaciones del bogie. Limpie e inspeccione minuciosamente las superficies de contacto en el marco lateral y el refuerzo.
- Colocación y fijación de precisión: coloque con cuidado el bloque de cuña sobre los pasadores o guías de alineación en el marco lateral. Asegúrelo usando los sujetadores de alta resistencia especificados, apretándolos al valor de torque recomendado por el OEM (por ejemplo, 80-100 N·m) en un patrón cruzado para asegurar una distribución uniforme de la carga.
- Verificación de alineación (paso crítico): utilice medidores de precisión o herramientas de alineación láser para verificar el ángulo instalado y la posición de la cuña con respecto al refuerzo. La alineación correcta es crucial para un desgaste uniforme y una transferencia de fuerza óptima.
- Verificación y prueba posteriores a la instalación: Después del ensamblaje, realice una inspección visual y una verificación manual para detectar cualquier atascamiento o juego excesivo. Para una validación integral, se recomienda una prueba de carga estática o una prueba de balanceo a baja velocidad para confirmar el funcionamiento adecuado.
- Régimen de Inspección en Servicio:
- Inspección visual de rutina: durante las paradas en boxes programadas, verifique si hay sujetadores sueltos, grietas o daños en el revestimiento.
- Medición del desgaste: Mida periódicamente el desgaste de las superficies de fricción. Planifique el reemplazo si el desgaste excede el límite especificado por el fabricante (por ejemplo, 1 mm).
- Recubrimiento preventivo: para vehículos en ambientes extremadamente corrosivos, considere volver a aplicar un recubrimiento protector durante revisiones importantes.
Escenarios de aplicación
El bloque de cuña de tren Aolisite está diseñado para brindar confiabilidad en todo el espectro diverso de operaciones ferroviarias:
- Trenes de pasajeros interurbanos y de alta velocidad: esenciales para la estabilidad del bogie y la comodidad de los pasajeros en trenes como la serie CRRC, ICE, TGV y Shinkansen, donde las altas velocidades exigen un control preciso de la suspensión.
- Locomotoras y vagones de carga de transporte pesado: diseñados para soportar las inmensas cargas estáticas y dinámicas que se encuentran en el servicio de carga, brindando un rendimiento confiable bajo estrés continuo.
- Sistemas de tránsito urbano (Metro y tren ligero): Ideal para aplicaciones con ciclos frecuentes de aceleración y frenado, donde los componentes están sujetos a una alta fatiga cíclica.
- Operaciones de mantenimiento, reparación y revisión (MRO): la aplicación principal es como pieza de reemplazo directo durante el mantenimiento programado en el depósito para restaurar el rendimiento del bogie a las especificaciones originales.
- Ferrocarriles para Ambientes Extremos: Especificado para líneas que operan en condiciones árticas, calor desértico o zonas costeras con alto contenido de sal, gracias a sus propiedades del material y recubrimiento protector.
Beneficios para nuestros socios
- Menor costo total de propiedad (TCO): la vida útil extendida (hasta 1,2 millones de kilómetros) y el desgaste reducido de los componentes adyacentes disminuyen la frecuencia de los reemplazos y los costos laborales asociados.
- Mayor disponibilidad y confiabilidad de la flota: la alta consistencia del producto y los patrones de desgaste predecibles facilitan la planificación del mantenimiento basada en la condición, minimizando el tiempo de inactividad no programado y aumentando la utilización de los activos.
- Garantía de seguridad operativa: el material QT500-7 de alta integridad y los rigurosos controles de calidad mitigan el riesgo de fallas en servicio, contribuyendo directamente a la operación segura del material rodante.
- Cadena de suministro y gestión de inventario simplificadas: como fabricante confiable, ofrecemos calidad constante y entrega a tiempo, lo que permite a los operadores y distribuidores optimizar sus niveles de inventario de repuestos.
- Cumplimiento normativo simplificado: el suministro de componentes precertificados que cumplen con EN, AAR y otros estándares relevantes simplifica el proceso de auditoría y aprobación para nuestros clientes.
Certificaciones y cumplimiento
Nuestro compromiso con la calidad y la seguridad se valida mediante el cumplimiento de estándares reconocidos internacionalmente:
- Normas de Producto: EN 13261 (Aplicaciones ferroviarias - Ejes montados y bogies - Partes de bogies - Condiciones de diseño), AAR M-1003.
- Sistemas de Gestión de Calidad: ISO 9001:2015, IRIS (Estándar Internacional de la Industria Ferroviaria).
- Estándares de materiales: Cumple con GB/T 1348 para piezas fundidas de hierro dúctil, equivalente a grados internacionales.
- Cumplimiento medioambiental y de procesos: los procesos y materiales de fabricación cumplen con las normativas RoHS y REACH pertinentes.
Servicios de personalización e ingeniería
Entendemos que las soluciones estándar pueden no satisfacer todas las necesidades. Aolisite ofrece soporte de ingeniería flexible:
- Modificaciones dimensionales: podemos adaptar el diseño para que se ajuste a diseños de bogies no estándar o heredados según sus dibujos técnicos o modelos 3D.
- Selección de grado de material: para aplicaciones con requisitos de carga más altos, podemos utilizar grados de hierro dúctil mejorados como QT600-3 o QT700-2.
- Acabados de superficie especializados: además del epoxi estándar, podemos aplicar recubrimientos alternativos como revestimiento de zinc y níquel o tratamientos específicos de modificación de la fricción, previa solicitud.
- Identificación y trazabilidad: marcado láser personalizado con números de pieza, códigos de lote, códigos QR o logotipos de clientes para respaldar sus sistemas de gestión de inventario.
Proceso de producción y garantía de calidad
- Abastecimiento controlado de materiales: el hierro QT500-7 certificado proviene de fábricas acreditadas. Cada lote viene acompañado de un certificado del material que detalla su composición química y propiedades mecánicas.
- Fundición en arena de precisión: uso de moldes de arena aglomerados con resina diseñados mediante software CAD para garantizar una forma precisa, una alimentación adecuada para la solidificación y defectos internos mínimos.
- Tratamiento térmico: Las piezas fundidas se someten a tratamientos térmicos de normalización y templado para aliviar las tensiones internas, refinar la estructura del grano y lograr la matriz de hierro dúctil especificada (ferrítico-perlítica) para una dureza y resistencia óptimas.
- Mecanizado CNC: Las superficies funcionales críticas se mecanizan en centros de fresado CNC de 5 ejes para lograr las geometrías precisas y las tolerancias finas necesarias para una perfecta integración del bogie.
- Pruebas no destructivas (NDT): el 100% de las piezas fundidas se someten a pruebas ultrasónicas para detectar defectos internos como contracción o porosidad antes del mecanizado.
- Preparación y recubrimiento de la superficie: los componentes se granallan, se fosfatan y luego se recubren mediante un proceso automatizado de recubrimiento en polvo electrostático para obtener un acabado duradero y resistente a la corrosión.
- Inspección y documentación finales: cada bloque de cuña de tren de piezas ferroviarias se verifica dimensionalmente. Se emite un informe de prueba completo que incluye datos de material, dureza y END por lote o según se solicite.
Preguntas frecuentes (FAQ)
- P: ¿Por qué se prefiere el hierro dúctil QT500-7 para bloques de cuña a otros materiales?
R: QT500-7 ofrece una excelente combinación de alta resistencia a la tracción (como el acero) y buena ductilidad/resistencia al impacto debido a su microestructura esférica de grafito. Esto lo hace excepcionalmente adecuado para soportar cargas de impacto y tensiones cíclicas en un bogie, superando a menudo al acero fundido en resistencia a la fatiga y siendo más rentable que el acero forjado.
- P: ¿Qué documentación acompaña al envío de bloques de cuña?
R: Cada pedido se envía con una factura comercial, una lista de empaque y un Certificado de conformidad (CoC). Para registros de calidad, proporcionamos Certificados de prueba de materiales (MTC) para el hierro y un informe de prueba completo que cubre la dureza, las comprobaciones dimensionales y los resultados de END para el lote, previa solicitud.
- P: ¿Pueden fabricar bloques de cuña según dibujos de otros fabricantes de equipos originales o estándares?
R: Absolutamente. Como proveedor de componentes de bloques de cuña para equipos ferroviarios , trabajamos habitualmente a partir de dibujos proporcionados por el cliente que pueden estar basados en Knorr, Wabtec, otros diseños OEM o especificaciones patentadas. Nos aseguramos de que se cumplan todos los requisitos geométricos y materiales.
- P: ¿Cuál es el plazo de entrega habitual para un primer pedido o una muestra?
R: Para los artículos del catálogo estándar, el plazo de entrega de la muestra es de 4 a 5 semanas. Para los pedidos de producción iniciales, el plazo de entrega suele ser de 8 a 10 semanas para tener en cuenta la verificación del patrón (si es nuevo) y el ciclo de producción completo. Los plazos de entrega para pedidos repetidos son más cortos.
- P: ¿Cómo se garantiza la coherencia de la calidad de la fundición entre lotes?
R: La consistencia se logra a través de procesos controlados: utilizando materias primas certificadas, manteniendo parámetros precisos en la fusión y la fabricación de moldes, aplicando ciclos de tratamiento térmico estandarizados y aplicando una inspección 100% ultrasónica. El control estadístico de procesos (SPC) se utiliza en el mecanizado.
